온도에 따라 금속선의 전기 저항값이 변화하는 성질을 이용하고,
극저온으로부터 고온까지의 공업용 고정밀도 온도계측에 넓게 사용되고 있는 온도 센서입니다.
일반 공업용측온저항체나 폭발의 위험 장소에서 이용되는 방폭형측온저항체 등 다양한 용도의
제품을 제조하고 있습니다. |
|
|
|
|
|
| 01. 백막 백금
저항소자 |
 |
박막 백금 저항 소자는, 장기 안정성과 호환성이 뛰어나 고정밀도로
내진동성을 겸비한
획기적인 측온저항 소자입니다.
폭넓은 온도 범위에서 다양한 어플리케이션에 사용되어 자동차, 가전, 공조 관계, 에너지
관리,
의료, 공업용 설비 등 다양한 분야에서의 용도가 있습니다. |
|
|
제품번호 |
공칭
저항값(Ω) |
클래스 |
적용
온도 범위 |
소자
형상(mm) |
리드
선 형상(mm) |
길이 |
폭 |
두께 |
길이 |
경 |
재질 |
GWP-2108 |
100 |
A 또는 B |
-40℃~300℃ |
1.7 |
1.25 |
0.9 |
6 |
0.2 |
Pt클래드
Ni |
|
|
|

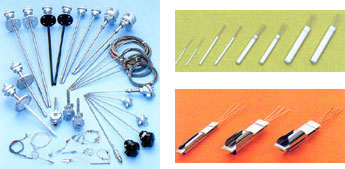

| 02. 시스측온 저항체(RESIMIC) |
 |
저항 소자와 MI케이블(산화 마그네슘을
충전한 시스 리드 선)을 접속해,
도대체 구조로 했다
시스형측온저항체입니다.
응답성이 빠르고, 뛰어난 휨 특성이 특징입니다. |
|
|
| 저항
소자의 종류 |
PT100Ω JPT100Ω |
| 시스
외경 |
φ3.2 φ4.8 φ6.4 φ8.0 |
| 도선
형식 |
2 도선식 3 도선식 4
도선식 |
| 소자수 |
싱글 더블 |
| 규정
전류 |
1mA 2mA 5mA(JPT100마셔) |
| 정도 |
JIS 클래스 A JIS
클래스 B |
|
온도
구분 |
사용
온도 범위 |
LL |
-200~-40℃미만 |
ML |
-40~300℃까지 |
MH |
~400℃까지 |
HL |
~500℃까지 |
HH |
~650℃미만 |
|
|
| *상기의 사용 온도 범위는 당사의 제작상의 온도 구분입니다. |
|
RESIMIC시스측온저항체의
표준 형식(MODEL：RM) |
RMB형태 연장 리드 선
첨부 |
RMN형태군요 글자 포함식 |
|
|
RMES(L)형태 메탈 코넥터
첨부 |
RMNF형태 플랜지(페룰)식 |
|
|
RMH형태 밀폐방적단자상부 |
RMP형 벽괘식(실온 측정용) |
|
|
|
|
|
| 03. 보호관형 측온저항체 |
 |
마이카형 저항 소자에 내부 도선을 접속하고,
절연관을 달아 금속성 보호관 등에 집어 넣은 일반적인 측온저항체로 표준형과 내진형이 있어,
심플한 구조로 안정성, 재현성이 뛰어납니다. |
|
|
| 저항
소자의 종류 |
PT100Ω JPT100Ω |
| 도선
형식 |
2 도선식 3 도선식 4
도선식 |
| 소자수 |
싱글 더블 |
| 규정
전류 |
1mA 2mA 5mA(JPT100마셔) |
| 정도 |
JIS 클래스 A JIS
클래스 B |
|
온도
구분 |
사용
온도 범위 |
LL |
-200~100℃ |
M |
0
~ 250℃ |
H |
0
~ 400℃ |
|
|
| ※상기의 사용 온도 범위는 당사의 제작상의 온도 구분입니다. |
|
보호관형측온저항체의
표준 형식(MODEL：RE) |
RE12형태 금속 보호관부측온저항체 |
RE13형태 금속 보호관부측온저항체(비틀어
넣기식) |
|
|
|
RE14형태
금속 보호관부측온저항체(플랜지식) |
|
|
|
|
| 04. 유리제 온도계 |
 |
표준
온도계(이중관) 전체 길이 40cm
기준 온도계와 정기적으로 비교 교정하고, 현장에서 사용
각종 온도계 체크용으로 사용되어 수요가의 기준 온도계에 뒤를 잇는
온도계로서 계량 관리에 도움이 됩니다. JCSS-표준
온도계는, 당사 표준실에서 교정해, JCSS마크 교정
증명서가 발행됩니다. |
|
|
제품번호 |
번호 |
눈금
범위(℃) |
세부
눈금 |
JC-1010 |
No.0 |
-56 ~ 0 |
1/10 |
JC-1012 |
No.1 |
0 ~ 50 |
1/10 |
JC-1013 |
No.2 |
50 ~ 100 |
1/10 |
JC-1014 |
No.3 |
100 ~ 150 |
1/10 |
JC-1015 |
No.4 |
150 ~ 200 |
1/10 |
JC-1016 |
No.5 |
200 ~ 250 |
1/10 |
JC-1017 |
No.6 |
250 ~ 300 |
1/10 |
JC-1018 |
No.7 |
300 ~ 360 |
1/10 |
|
|
|
| 05. 표준 백금저항
온도계(SPRT) |
 |
표준 백금저항온도계는 단코일 권구조의 측온소자를
개발해,
안정성이 뛰어나 국립 연구소, JCSS인정 사업자등의 온도계측의 프로에
사용해 주시고 있습니다. |
|
|
